电磁加热线圈缠绕线设计
2017-06-26 新闻来源:碧源达科技
上一篇:电压低对电磁加热器的影响

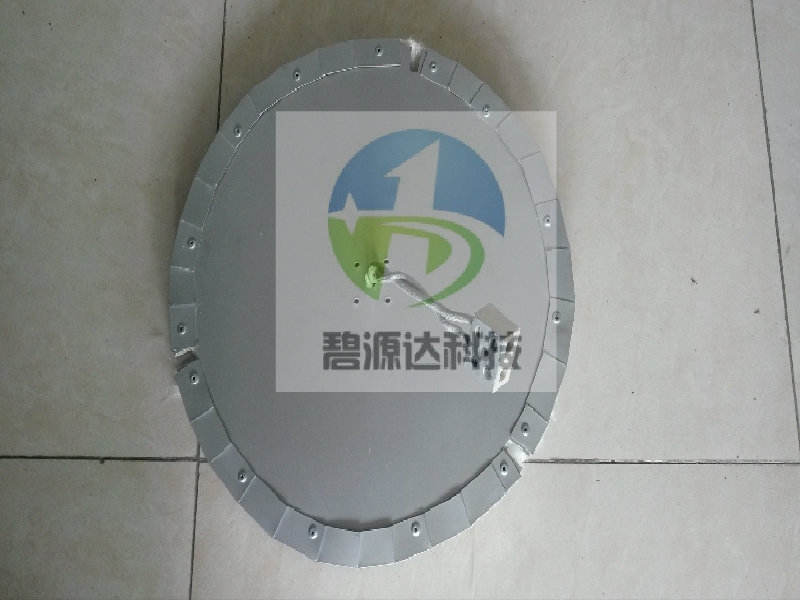

电磁加热线圈缠绕线设计,电磁加热圈在塑料制品、塑料薄膜、管材、型材及类似行业等厂家进行了应用,取得了较好的效果,具有安装方便,互换性强的特点,同时也为生产厂家取得了比以往更好的经济效益。 产品主要特点: 1 、采用电磁加热方式,电磁加热圈安装在加热物体外部,受电磁感应本体发热。 2 、节电效果好:与目前采用的电热圈相比,节电可达 30 %以上。 3 、安装方便:具有圆形和开口两种结构方式,并在管道和线圈之间加隔热层,进一步提高热效率和保温效果。 4 、功率密度大:单个电磁感应加热圈可替代原 2 - 3 个电热圈。 5 、运行成本低,维修量少,产品免费保修一年,终生维护。
线圈绕制方法:使用4.0---36.0平方的耐高温电缆线按统一方向(见上图)根据被加热体的直径大小(如塑胶机炮筒直径)绕制在已经包裹在炮筒的隔热材料上,在包裹好的隔热材料上加一层0.5mm的玻纤绝缘板固定,也可以单独绕制在一个圆形绝缘套筒上,也可以分开绕在两个不同圆形绝缘板套筒上(两个套筒之间连接使用串联方式)。注意线圈的实际绕制直径必须比被加热炮筒(管道)大17到20毫米(也就是说保温材料的厚度要在16到20毫米之间最合适)。
电磁加热圈的制作方法:
一、电磁加热圈原材料
高温线、高温板(环氧板)、热缩管(φ4~φ6)、502胶水、尼龙扎带、线鼻子(圆口4~6、开口4~5)、盐酸、锡条
二、工具
电感表、剪刀、锡炉、压线钳、剥线钳、短柄螺丝刀、笔等
三、原始电热圈基本数据的含义
如:φ145×80 1800W 220V
a、φ145×80指原电热圈直径145mm,宽度80mm;
b、1800W指电热圈功率;
c、 220V指电热圈电压
四、电磁加热圈的制作
1、制作电磁加热圈周长的计算
L=(原电热圈直径φ+17×2)×π+25mm
注:17mm指高温棉厚度;25mm指粘贴电磁圈的长度
原电热圈直径=炮筒外直径
举例说明:原加热圈数据是φ145×80 1800W 220V
L=(145+17×2)×π+25mm=179×3.14+25=562+25
2、按所计算数据裁剪环氧板
3、将环氧板用502胶水贴接成圆圈,并按图示样式钻孔,穿好扎带
4、逆时针方向缠绕高温线,适时测量线圈的电感量,线圈绕至所需的电感量(参见第五点),用扎带固定好高温线,高温线两端各留10cm,套上线标、热缩管,并用圆口线鼻子做好接头
5、环氧板的宽度一般在100~150mm之间
